Описание

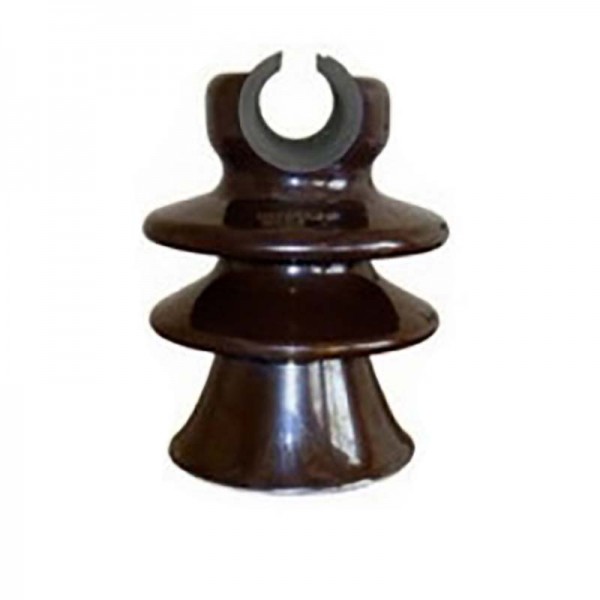

инейный высоковольтный изолятор ШФ-20Г1 изготавливается из фарфора. Благодаря пластмассовой втулке, расположенной в верхней части изолятора, крепление проводов можно производить без использования монтажных роликов.
После протяжки линии, провод СИП-3 закрепляется в желобе или на шейке изолятора. Диаметр шейки составляет 85мм. При монтаже самого изолятора на штырь нет необходимости использовать для крепления специальный полимерный колпачек.
Буква «Г» в наименовании изолятора означает индекс модификации изделия и на сегодняшний день, самой современной моделью изолятора является ШФ-20Г1.
Штыревые линейные изоляторы ШФ-20Г1 выпускаются в соответствии с ТУ 3493-170-00111120-2000 или ГОСТ 1232.
Наименование: ШФ-20Г1 (ШФ-20 УО, SDI 37)
Выдерживаемое напряжение 50 Гц, кВ: 85 (сухой) и 65 (мокрый)
Температура эксплуатации, град.: от -60 до +50 0С.
Длина пути утечки, не менее, мм: 400
Механическая разрушающая сила при изгибе, не менее, кН: 13
Макс. напряжение, не менее, кВ: 135
Вес, кг: 3,7
